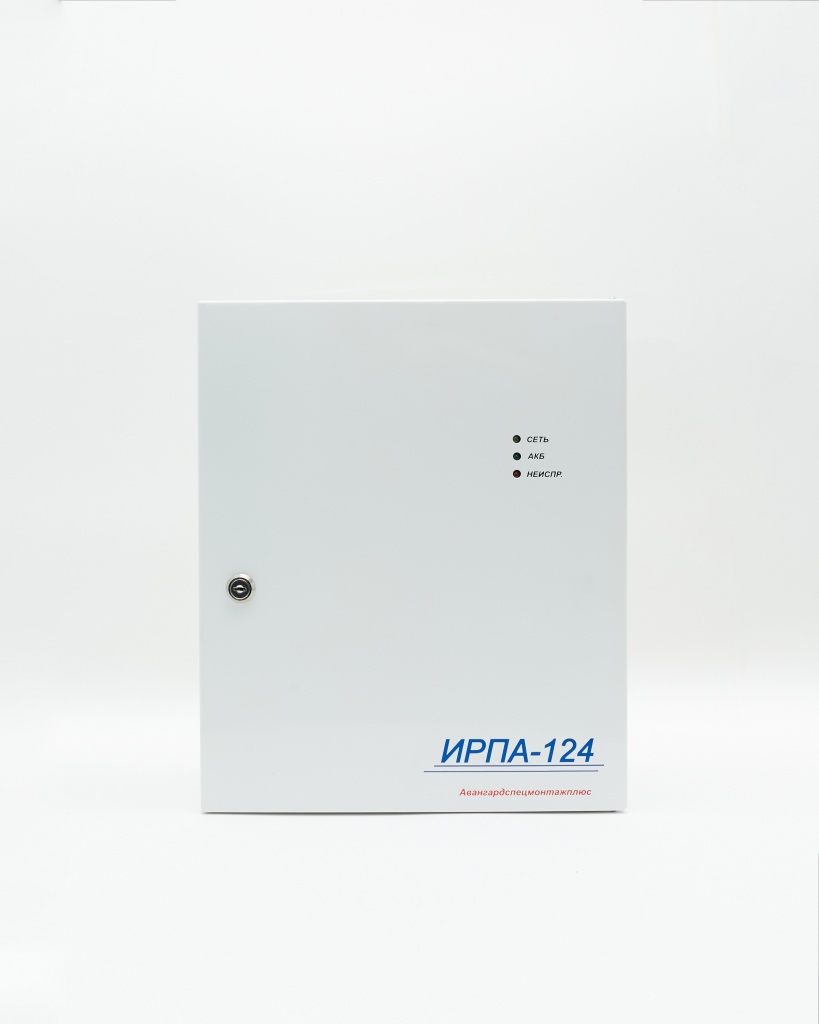

Источник питания «ИРПА124/3-3»

Источник резервного питания аккумуляторный ИРПА 124/3-3 в дальнейшем ИРПА, предназначен для обеспечения бесперебойным электропитанием устройств пожарной сигнализации и автоматики при отсутствии сетевого или внутреннего напряжения питания. ИРПА предназначен для подключения к системам и устройствам, использующим номинальное рабочее напряжение 24В постоянного тока и имеющим выход(ы) для подключения источников бесперебойного электропитания. В качестве элементов резервного питания в ИРПА используются свинцовые, герметичные, необслуживаемые аккумуляторы, изготовленные по технологии "dryfit" или AGM. ИРПА обеспечивает буферный режим заряда аккумулятора и его поддержание в заряженном состоянии (standby use) с контролем наличия, отключением от нагрузки при разряде, защитой от переполюсовки клемм или их замыкания, глубокого разряда, с автоматическим возвратом в исходное состояние после устранения причины неисправности. Для защиты от несанкционированного доступа ИРПА имеет тампер вскрытия корпуса с гальванически развязанными от остальных цепей контактами.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Номинальное входное напряжение основного источника питания - сеть переменного тока 187 - 253 В, 50±0,5 Гц;
 Резервный источник питания - две АКБ номинальным напряжением 12 В, ёмкостью до 45 А/ч;
 Ток, потребляемый от сети 187 В при разряженных АКБ и токе нагрузки 3 А, не более - 1 А;
 Максимальная потребляемая от сети мощность, не более - 150 Вт;
 Ток, потребляемый от АКБ:
 при токе нагрузки 3 А, не более - 3,5 А,
 при отсутствии нагрузки (собственное потребление), не более - 50 мА;
 Ток заряда аккумуляторов, не более – 0,7 А;
 Номинальное выходное напряжение при питании от сети и заряженных АКБ - 27,4±0,4 В;
 Минимальное выходное напряжение при разряженных АКБ и отсутствия сети - 21±0,8 В;
 Номинальный ток нагрузки, не более – 3 А;
 Максимальный ток нагрузки (кратковременно, в течение 2 мин с интервалом не менее 1 ч) при наличии сети 220 В и заряженных АКБ, не менее – 7 А;
 Ток срабатывания защиты от перегрузки:
 при работе от сети без аккумуляторов, не более - 3,5±0,2 А,
 при работе от аккумуляторов или от сети при установленных и заряженных аккумуляторах, не более - 6 А;
 Пульсации выходного напряжения при номинальном токе нагрузки, не более - 400 мВ пикового значения;
 Время технической готовности ИРПА к работе после включения питания, не более - 3 мин;
 Минимальное суммарное напряжение на двух аккумуляторах, при котором АКБ отключаются от внешней нагрузки - 21±0,5 В;
 Остаточная ёмкость АКБ, воспринимаемая как неисправность – 20% от первоначального значения;
 Минимальное суммарное напряжение на АКБ, воспринимаемое как их наличие - 16,0±0,5 В;
 Время полного заряда двух разряженных батарей 12 В, 45 А/ч, не более - 72 ч.
 ИРПА имеет пультовое реле состояния КИП с нормально замкнутыми контактами. Условием размыкания контактов реле является: неисправность источника или АКБ, отсутствие напряжения сети, перегрузка или замыкание по выходу, вскрытие крышки корпуса. Коммутируемый ток через контакты реле, не более - 0,1 А, напряжение на контактах реле, не более - 30 В постоянного тока;
 Габаритные размеры, не более - 325*405*195 мм;
 Масса, без учета аккумуляторов, не более – 5,6 кг;
 Диапазон рабочих температур: от +5ºС до +40ºС и относительной влажности (95±3)% при температуре +30ºС ;
Степень защиты оболочки IP30 по ГОСТ 14254-96;
 Степень жесткости ИРПА по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая;
 Группа исполнения по устойчивости к механическим воздействиям (вибрационные нагрузки в диапазоне 5-25 Гц) по ГОСТ 12997 - L3;
 Срок службы прибора, не менее - 10 лет;
 Содержание драгоценных металлов - не содержит.
