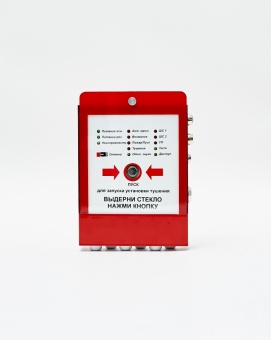

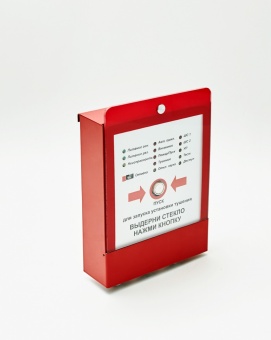

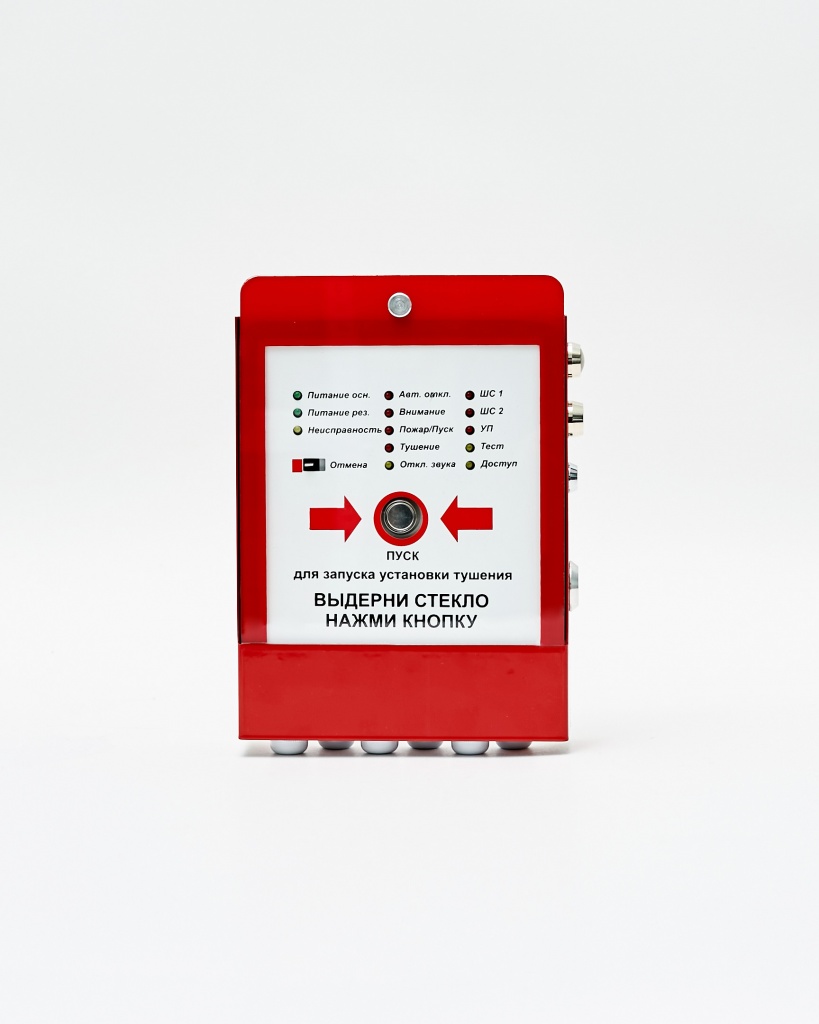

Прибор приемно-контрольный пожарный и управления «Березина - УКА 12.5/1»

ППКПУ предназначен для организации системы пожарной сигнализации и управления установками пожаротушения на одно защищаемое направление. ППКПУ обеспечивает контроль пожарных извещателей и управление установками пожаротушения с электропуском (УП) в системах порошкового и аэрозольного пожаротушения (АТ), газового пожаротушения (ГТ). Согласно СТБ 11.14.01 прибор относится к приборам малой информационной ёмкости (по количеству защищаемых зон). Питание ППКПУ осуществляется от источника питания с номинальным напряжением 24В (по отдельному заказу 12 В) постоянного тока, достаточным по нагрузочной способности для включения УП и систем оповещения.
ППКПУ обеспечивает:
- контроль шлейфов пожарной сигнализации;
- контроль датчика положения дверей, окон;
- контроль датчика падения давления в пусковых баллонах (ГТ);
- контроль датчика поступления ОТВ в защищаемое помещение (ГТ);
- контроль цепей запуска УП на обрыв и замыкание;
- контроль цепей сигнальных устройств на обрыв и короткое замыкание;
- контроль до 3-х линейных тепловых пожарных извещателей (только для модификаций АТ/ЛТ, ГТ/ЛТ)
- пуск УП в ручном, автоматическом и дистанционном режимах;
- управление сигнальными устройствами;
- управление технологическим оборудованием;
- формирование сигналов «Неисправность», «Пожар» для передачи на пульт централизованного наблюдения (ПЦН);
- передачу извещений о режимах работы и прием команд от пульта управления «Березина-УКП10/1-16» или «Вертикаль-ПУ/УКА» по цифровой линии связи.
- запоминание в энергонезависимой памяти 100 последних событий с переносом информации на персональный компьютер посредством электронного ключа TOUCH MEMORY DS1994;
ППКПУ имеет:
- встроенную кнопку «Пуск» для местного включения установок пожаротушения с контролем на короткое замыкание и обрыв соединительных проводов;
- встроенную кнопку «Тест» для проверки своей работоспособности и исправности системы оповещения;
- встроенный звуковой сигнализатор;
- кнопку «Сброс» для отключения звука или переустановки прибора;
- антисаботажную блокировку крышки корпуса для защиты от несанкционированного доступа.
ППКПУ не предназначен для эксплуатации в помещениях для хранения активно действующих химикатов, а также в помещениях, содержащих пыль и примеси, вызывающие коррозию металлических частей и повреждение электрической изоляции.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение питания – 24 В;
Диапазон напряжения питания - от 20,4 В до 28 В;
Максимальный ток потребления в дежурном режиме, не более - 20мА;
Максимальный ток потребления в режиме «пожар», без учета тока потребления оповещателей и УП, не более - 80 мА;
Шлейфов пожарной сигнализации – 2;
Шлейф контроля двери - 1;
Шлейф контроля датчиков падения давления в пусковых баллонах и поступления ОТВ в защищаемое помещение (ГТ) - 1;
Выходов управления установками пожаротушения (УП) – 2;
Максимальное количество УП, подключаемых к каждому выходу управления через устройства задержки включения (УЗВ) – 50;
Основных выходов управления сигнальными устройствами – 2;
Дополнительных выходов управления – 2;
Выходов «открытый коллектор» для управления технологическим оборудованием - 1;
Выходов состояний «Пожар», «Неисправность» – 2;
Шлейф контроля состояния источника питания (КИП) - 1;
ППКПУ предусматривает подключение до 4-х кнопок дистанционного пуска (КДП) по цифровой однопроводной линии связи.
 Связь между ППКПУ, «Березина-УКП10/1-16», «ВертикальПУ/УКА» - интерфейс RS 485:
Максимальная длина линии интерфейса RS-485 без использования ретрансляторов (усилителей) - 3500 м;
 Извещения, передаваемые на УКП10/1-16, Вертикаль-ПУ/УКА:
- «автоматика включена»;
- «автоматика отключена»;
- «внимание»;
- «запуск»;
- «тушение»;
- «неисправность»;
- «неисправность - утечка газа» (ГТ)
 Команды, принимаемые от УКП10/1-16, Вертикаль-ПУ/УКА:
- «автоматика включена»;
- «автоматика отключена»;
- «запуск»;
- «отмена запуска».
 Габаритные размеры, не более - 225*170*65 мм;
 Масса, не более - 1,5 кг;
 Диапазон рабочих температур: от -25 до +40 С;
 Средняя наработка прибора на отказ, не менее - 40000 ч;
 Вероятность возникновения отказа за 1000 часов непрерывной работы, не более - 0,01
 Степень защиты, обеспечиваемая оболочкой – IP54 по ГОСТ 14254;
 Классжесткости по устойчивости к электромагнитным помехам - 2;
 Группа исполнения по устойчивости к механическим воздействиям - LX по ГОСТ 12997;
 Срок службы, не менее - 10 лет;
 Содержание драгоценных металлов - не содержит.
