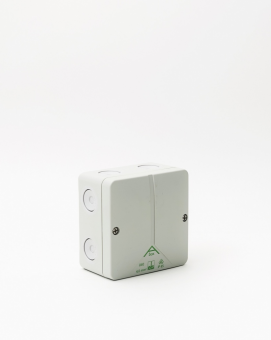

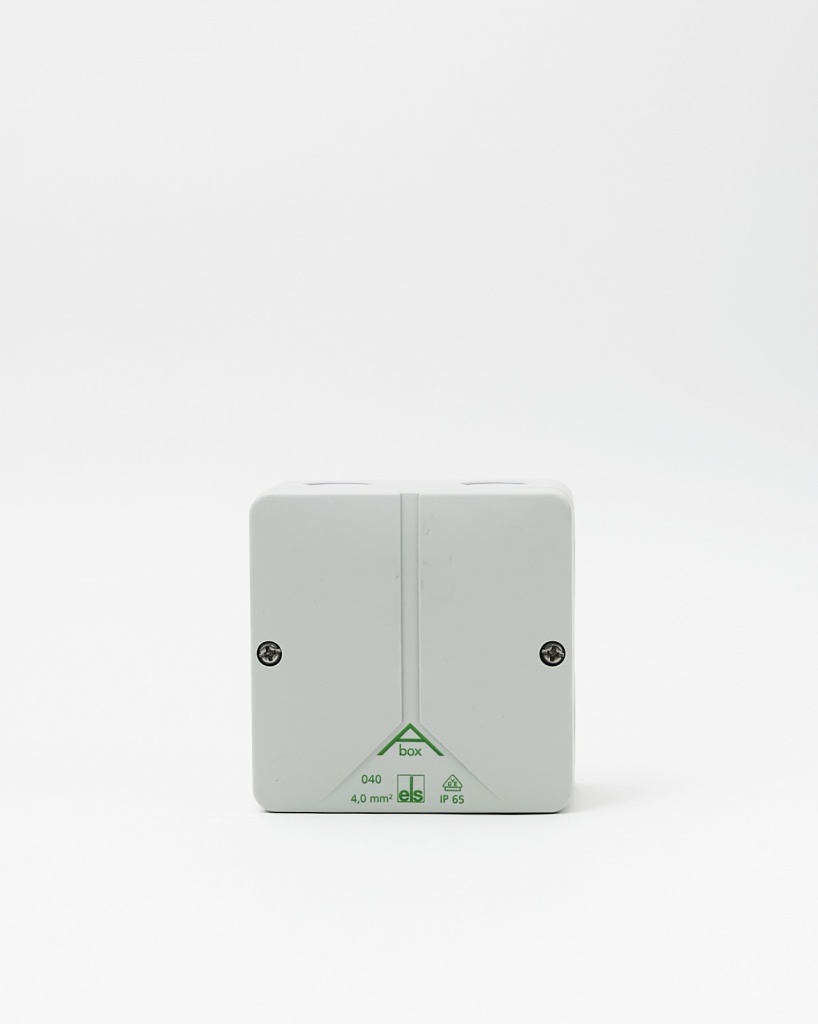

«КПЛИ» Коробка подключения линейных извещателей

«КПЛИ» (коробка подключения линейных извещателей) предназначена для  подключения одного или двух линейных извещателей (термокабелей) к шлейфу  пожарной сигнализации «ШС1» прибора приемно-контрольного пожарного и  управления (ППКПУ) «Березина-УКА 12.5/1». Схемы включения и варианты подключения «КПЛИ» подробно описаны в  «Руководстве по эксплуатации ППКПУ «Березина-УКА 12.5/1»  (ГЮИЛ437244.002РЭ). Схема электрическая принципиальная КПЛИ представлена на рисунке 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение в шлейфе ШС1 – знакопеременное: (22 ±0,5)В/4,5±0,3
Сопротивление каждого шлейфа от выхода КПЛИ,  воспринимаемое как сработка извещателя  - в диапазоне 0 – 1.1кОм
Диапазон рабочих температур: от +5 до +40 С
Габаритные размеры, не более: 95*95*55 мм
Масса, не более: 0,1 кг
Средняя наработка на отказ: не менее 20 000 ч
Установленный срок службы: не менее 8 лет
Уровень электромагнитных помех в месте эксплуатации не должен превышать  требований, соответствующих классу жесткости 2 по ГОСТ 30379.
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96:IP-65
Содержание драгоценных металлов: отсутствуют.
