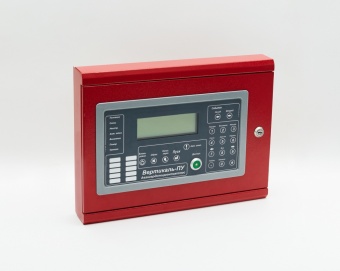

Центральный пульт «Вертикаль-ПУ/УКА»

Центральный пульт «Вертикаль-ПУ/УКА» (в дальнейшем – ПУ) предназначен для организации на объекте систем пожарной сигнализации и пожаротушения посредством объединения единичных ППКПУ «Березина-УКА 12.5/1», ПИУ «Березина-УКП 10/1-16», ППКП ПС4 в сеть. ПУ осуществляет прием извещений и отображения информации о состоянии ППКПУ «Березина – УКА 12.5/1», ПИУ «Березина-УКП 10/1- 16», ППКП ПС4, а также передаёт команды управления на эти приборы по двухпроводной линии - интерфейсу RS-485. ПУ обеспечивает вывод на единичные светоизлучающие индикаторы и жидкокристаллический дисплей информации о состоянии подключенного оборудования, режимах его работы, наличии сигналов «внимание», «пожар», «неисправность», пуска установок пожаротушения с расшифровкой по направлениям. Для выполнения необходимых функций ПУ должен быть сконфигурирован на стадии пусконаладочных работ с помощью персонального компьютера и программного обеспечения из комплекта поставки. Подробно процедура конфигурирования описана в «ППКПУ «Вертикаль». Руководство по эксплуатации». ПУ формирует и хранит в энергонезависимой памяти информацию о произошедших событиях. Воздействие на органы управления ПУ осуществляется с предварительным вводом пароля или предъявлением электронного ключа.
ПУ выполняет следующие основные функции:
 прием сигналов от приборов «Березина-УКА 12.5/1»;
- «Автоматика включена»;
- «Автоматика отключена»;
- «Внимание»;
- «Пожар»
- «Время на эвакуацию»
- «Запуск»;
- «Неисправность внешних цепей»;
- «Неисправность - утечка газа» (для ГТ)
 Формирование и передачу команд на приборы «Березина-УКА12.5/1»
- «Автоматика включена»;
- «Автоматика отключена»;
- «Пуск»;
- «Блокировка»;
- «Откл. Звука»;
- «Сброс»
 прием сигналов об исправности (неисправности) ППКПУ и внешних цепей (шлейфов сигнализации, линий оповещения);
 отображение на светодиодных и ЖК-индикаторе информации о состоянии системы;
 звуковую индикацию состояния системы (сигналы «Внимание», «Пожар», «Неисправность», «Тревога»);
 формирование и передачу на приборы автоматики управляющих команд в соответствии с конкретной конфигурацией системы и программой ее работы;
 управление системами оповещения и технологическим оборудованием;
 контроль удаленных источников питания;
 формирование сигналов «Пожар», «Неисправность» на пульт централизованного наблюдения (ПЦН).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Диапазон напряжений питания по основному и резервному электроснабжения - 18-28 В;
 Потребляемый ток, не более:
– в дежурном режиме – 220 мА,
– в режиме «Пожар» – 280 мА;
 Количество подключаемых и контролируемых адресных приборов и устройств, не более – 254;
 Связь с элементами системы – цифровая линия, интерфейс RS-485;
 Максимальная длина линии интерфейса RS-485 без использования ретрансляторов (усилителей) - 3500 м;
 Скорость обмена данными по линии связи - 9600 бит/с;
 Интерфейс связи с ПК – USB;
 Ёмкость буфера памяти событий – 100000;
 Количество управляемых выходов – 512;
 Релейных выходов «Неисправность», «Пожар» – 2 (максимальный коммутируемый ток не более - 0,5 А);
 Время технической готовности ППКПУ к работе, не более - 60 с;

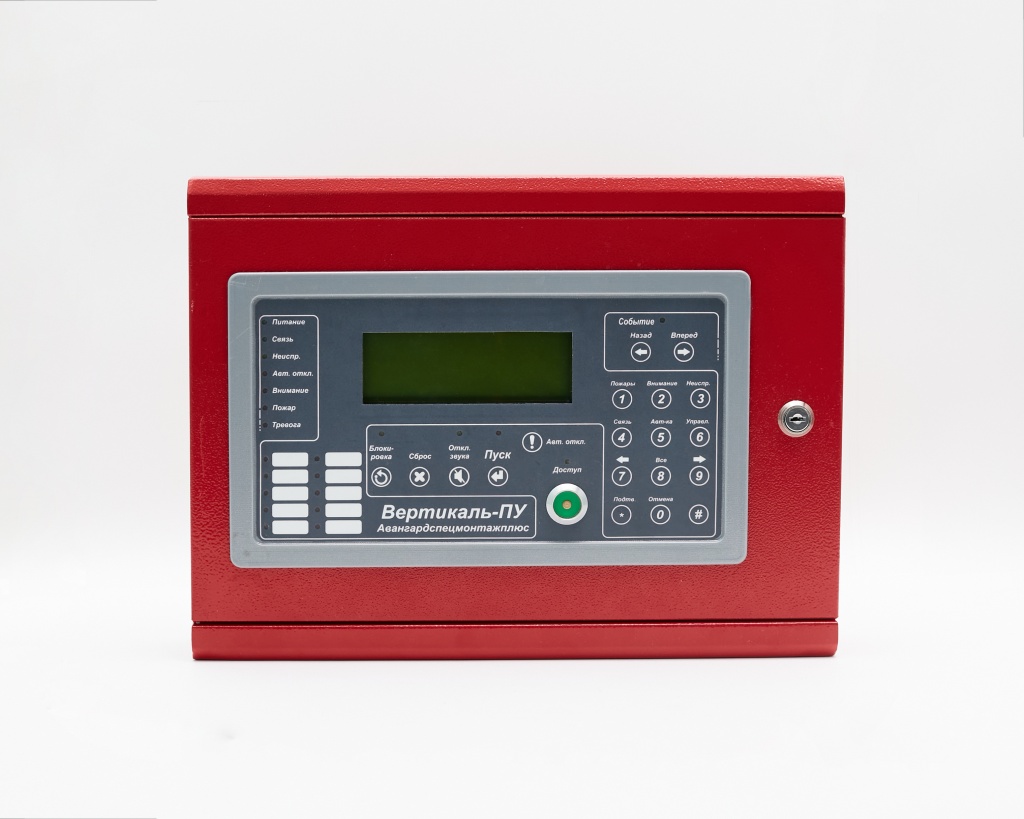

 Индикация – 4-х строчный ЖК-индикатор, единичные светодиодные индикаторы;
 Вход основного и резервного питания;
 Встроенный звуковой сигнализатор;
 Управление – 19 кнопок;
 Тамперный контакт крышки корпуса;
 Габаритные размеры, не более - 385*290*65 мм;
 Масса, не более – 2,5 кг.
 Диапазон рабочих температур: от +5º до +40º С;
 Средняя наработка прибора на отказ, не менее - 40000 ч;
 Срок службы, не менее – 10 лет;
 Вероятность возникновения отказа за 1000 часов непрерывной работы, не более - 0,01;
 Степень защиты, обеспечиваемая оболочкой прибора – IP41 по ГОСТ 14254;
 Класс жесткости по устойчивости к электромагнитным помехам - 2 по ГОСТ 30379;
 Группа исполнения по устойчивости к механическим воздействиям - LX по ГОСТ 12997;
 Содержание драгоценных металлов - не содержит.
