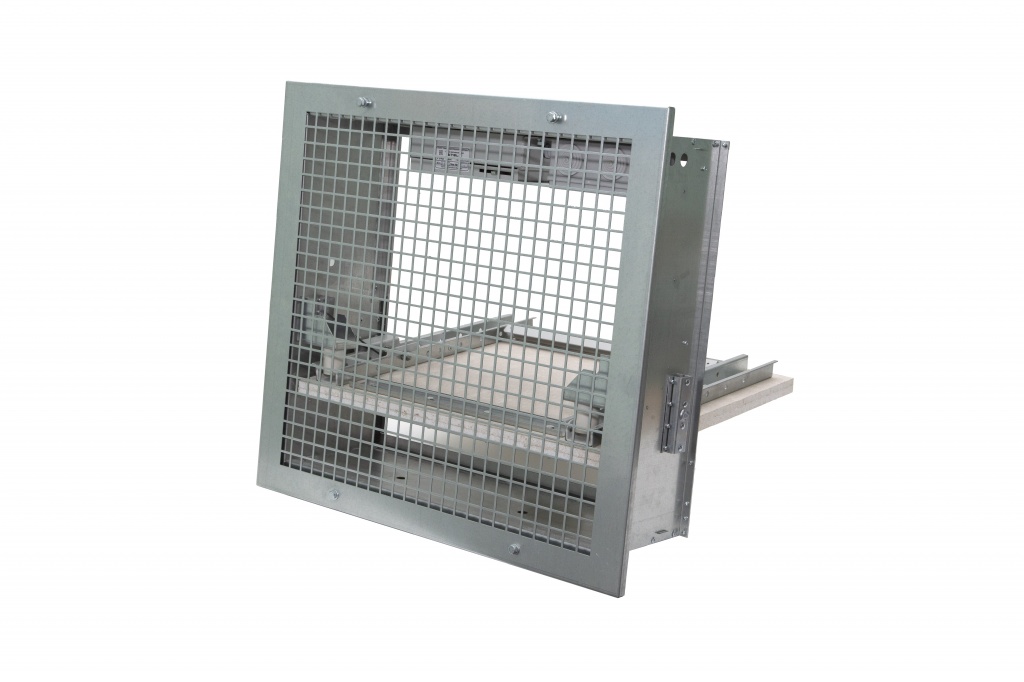

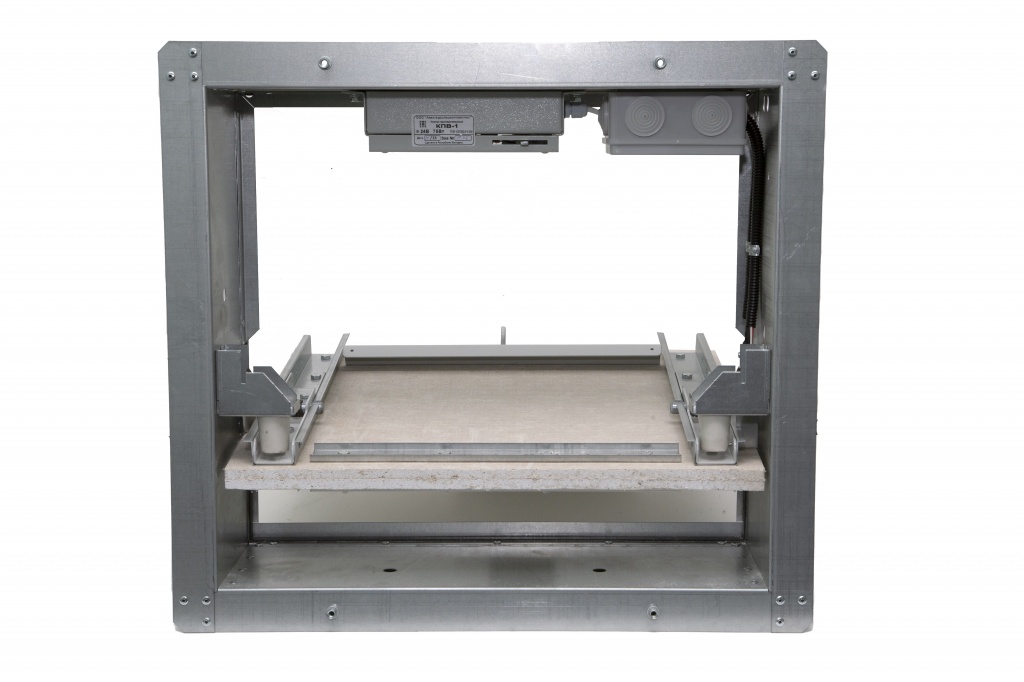

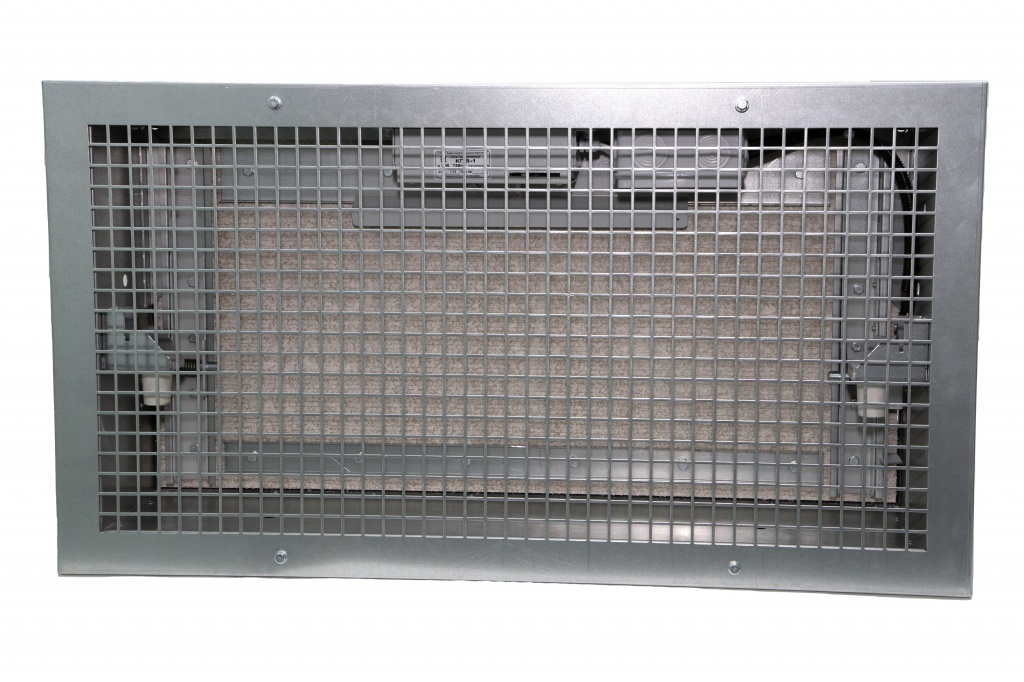

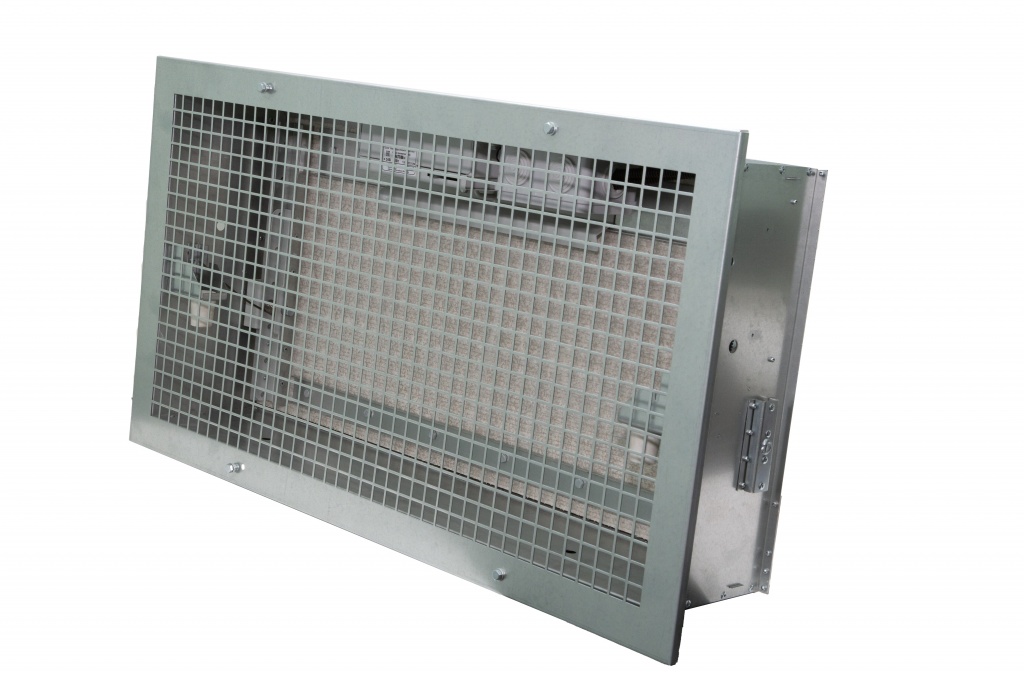

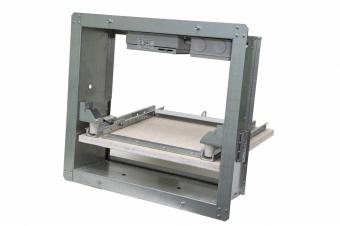

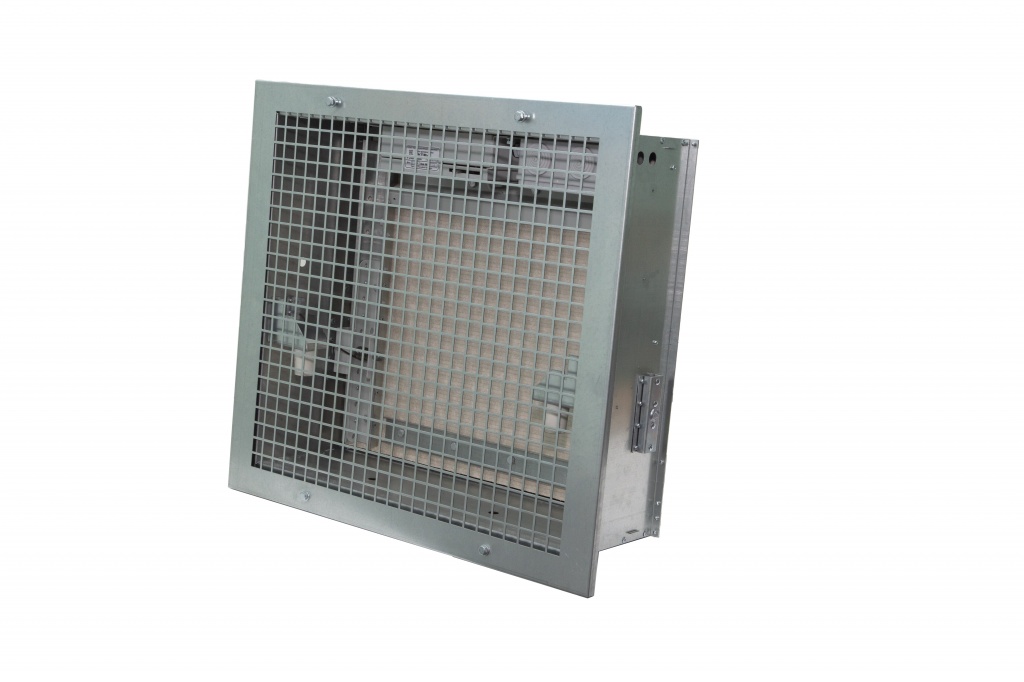

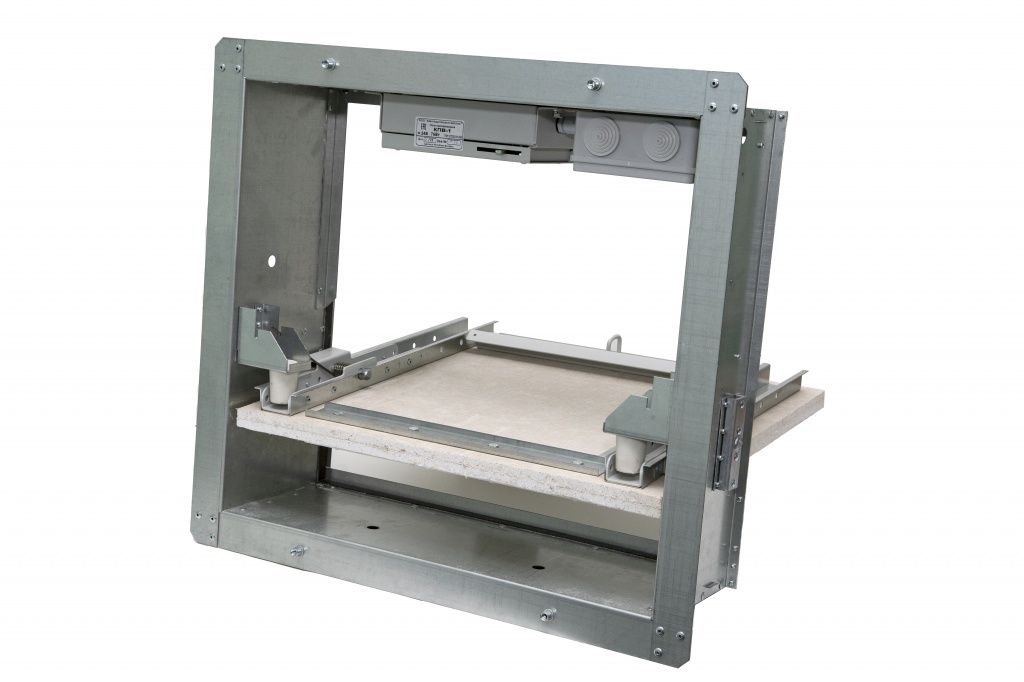

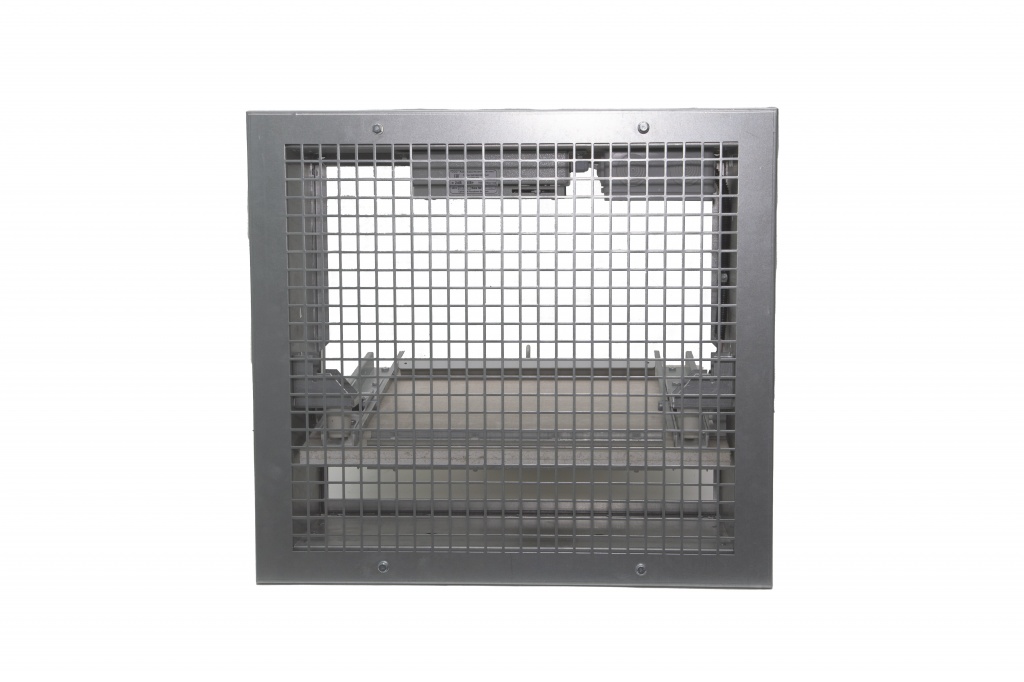

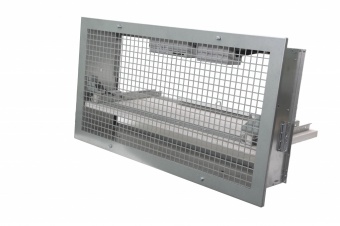

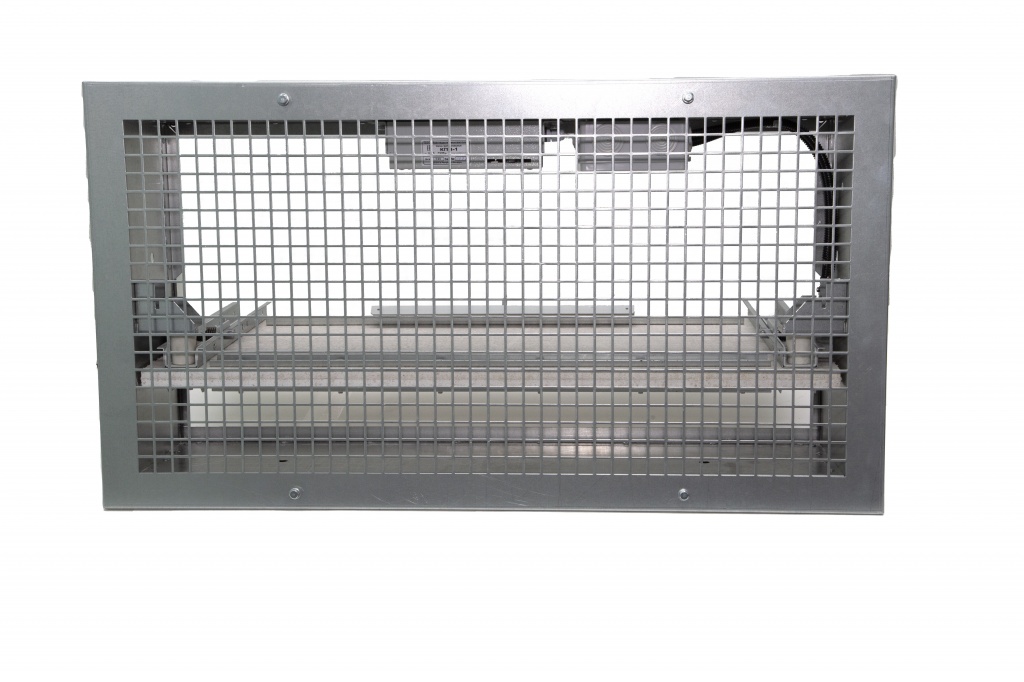

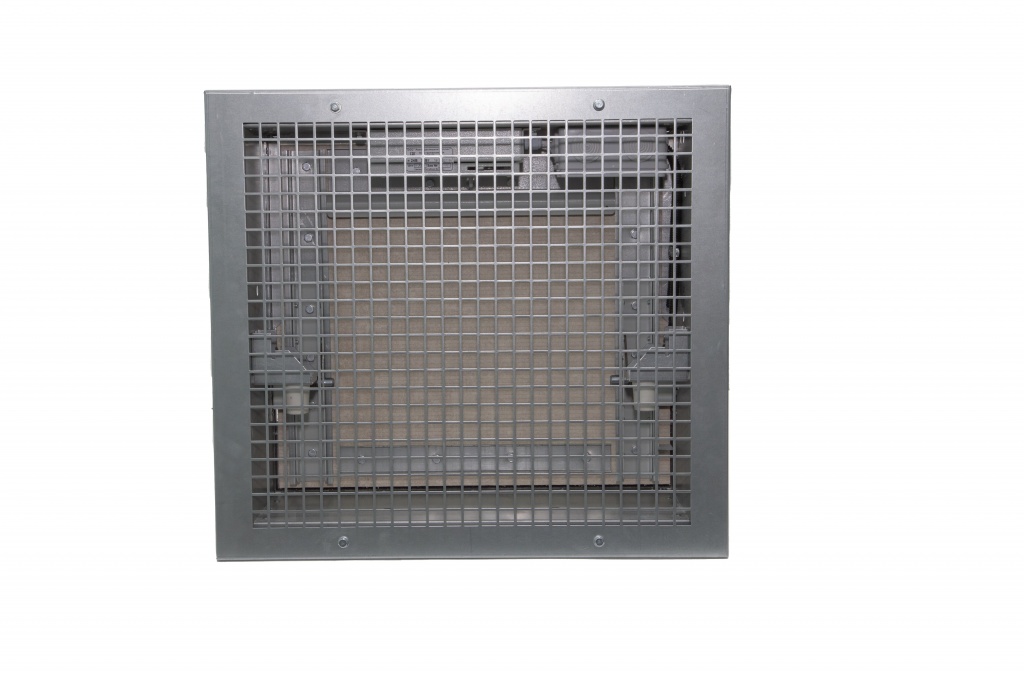

Клапан Противопожарный «КПВ-1(60)»

Клапан противопожарный КПВ-1(60) нормально закрытый, прямоугольный, с нереверсивным электромеханическим приводом(далее КПВ-1) предназначен для работы в составе систем противодымной защиты зданий и сооружений при удалении дыма из коридоров, холлов и помещений, для блокирования распространения пожара и продуктов горения по воздуховодам, шахтами каналам систем вентиляции и кондиционирования согласно ТКП 45-4.02-273. Клапан предназначен для установки в проемах шахт дымоудаления, воздуховодах дымоудаления и приточной вентиляции. Клапан не подлежит установке в помещениях категории А и Б по взрывопожарной опасности согласно ТКП 474, и в местах отсоса взрывопожароопасных  и агрессивных сред.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Напряжение управления:
- для клапана на 24 В – (21 - 28) В;
- для клапана на 220 В – (187 - 253) В, (50  2) Гц.
 Угол поворота заслонки – 90 ±10 градусов.
 Предел огнестойкости по ГОСТ Р 53301 – ЕI 60.
 Ток, потребляемый схемой управления клапана в режиме открывания (до 2-х секунд), не более:
- для клапана на 24 В – 1,25 А;
- для клапана на 220 В – 0,3 А.
 Клапан имеет концевые выключатели положения заслонки: «закрыта», «открыта». Ток через контакты выключателей, не более-0,1А, при напряжении не более 30 В постоянного тока.  Инерционность срабатывания клапана от момента подачи управляющего напряжения до полного открывания, не более –2с.
 Интервал между повторными включениями клапана, не менее–1 минуты.
 Диапазон рабочих температур от минус 5 до плюс 40 С.
 Масса, не более – 50 кг.
 Габаритные размеры, не более – 150 мм по каждой стороне относительно размеров А и В.
 Срок службы клапана, не менее -10 лет.
 Степень защиты, обеспечиваемая оболочкой – IP20.
 По устойчивости к электромагнитным помехам клапан соответствует по ГОСТ 30379 – классу жесткости 2.
