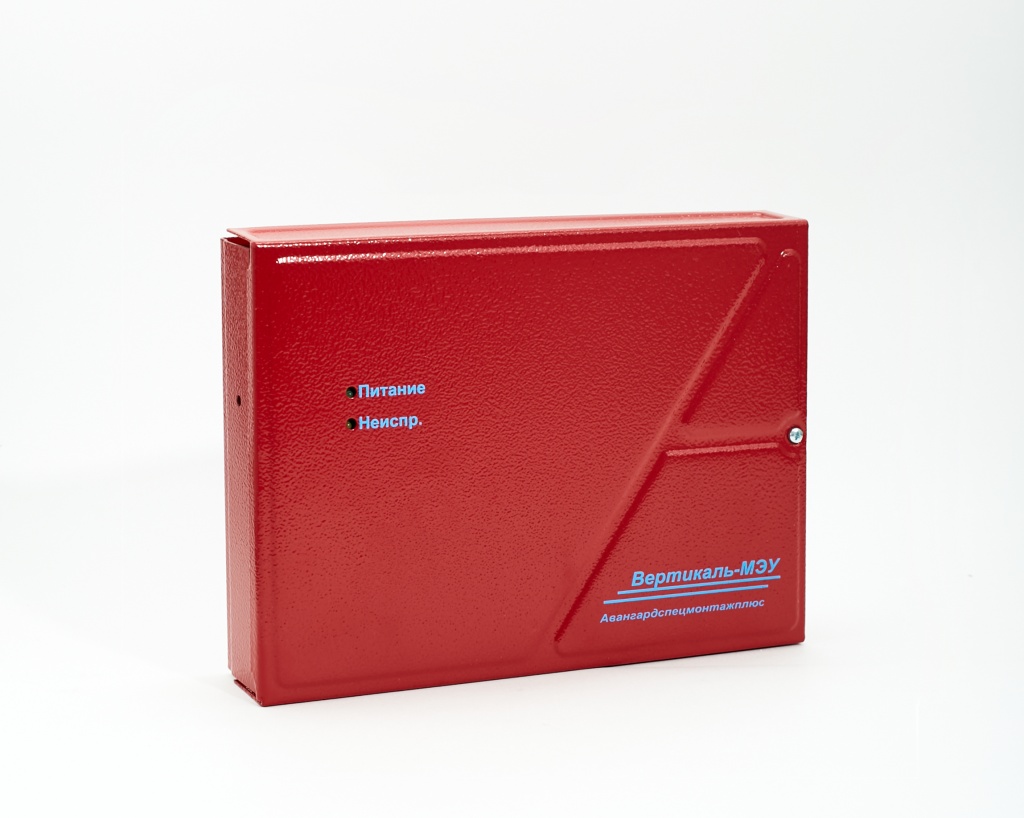

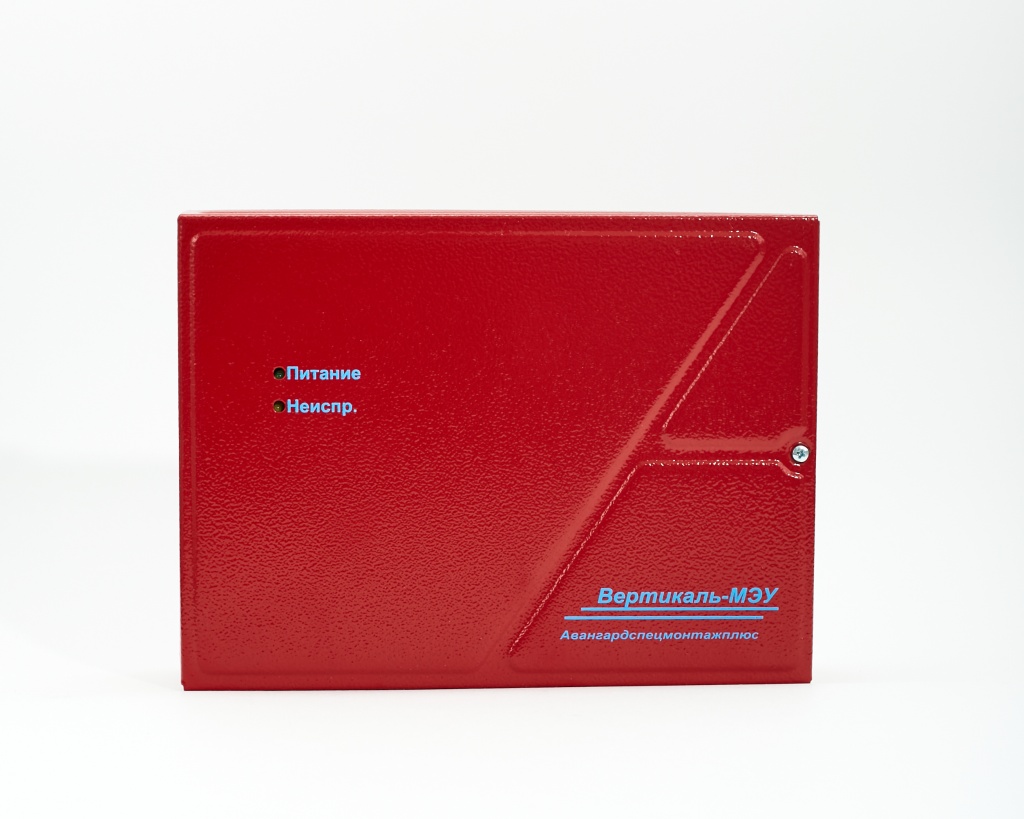

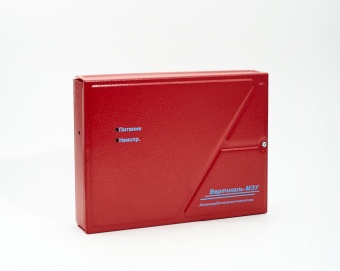

Модуль сигнализации и управления этажный «Вертикаль-МЭУ»

МЭУ предназначен для работы в составе ППКПУ «Вертикаль» и обеспечивает:
 контроль шлейфов пожарной сигнализации;
 контроль технологических шлейфов (антисаботажные контакты, сигнализаторы потока воздуха, кнопки пуска повысительных насосов, пультовые реле источников питания и т.п.);
 управление системами оповещения;
 управление технологическим оборудованием;
 формирование команд на включение и прием информации о состоянии клапанов противодымной вентиляции;
 формирование команд на включение и прием информации о состоянии шкафов управления вентиляторами и насосами;
 прием команд и передачу информации о состоянии системы на центральный прибор управления «Вертикаль-ПУ» (ПУ) по цифровой линии связи.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

 Напряжение питания: 18,0 – 28,0 В;
 Потребляемый ток в дежурном режиме, не более – 60 мА;
 Потребляемый ток в режиме «Пожар», без учета тока потребления оповещателей, не более – 170 мА;
 Вид связи с элементами системы – цифровая линия, интерфейс RS-485;
 Вид связи с БКК – двухпроводная цифровая линия. Максимальная длина линии – 400 м;
 Время технологической готовности – не более 60 секунд;
 Максимальное количество подключаемых БКК – 8;
 Шлейфов пожарной сигнализации – 2;
 Технологических шлейфов - 3;
 Программируемых выходов управления с контролем на обрыв и замыкание – 2. Максимальный ток каждого выхода не более 1 А;
 Программируемых релейных выходов (сигналы «Неисправность», «Внимание», «Пожар», управление технологическим оборудованием) – 2.Максимальный коммутируемый ток каждого выхода не более 0,5А;
 Входов питания – 2 (основной и резервный);
 Для защиты от несанкционированного доступа МЭУ имеет антисаботажный «тампер-контакт»;
 Габаритные размеры, не более - 230*165*60 мм;
 Масса, не более – 1 кг.
 Диапазон рабочих температур: от 0º до +40º С;
 Срок службы, не менее – 10 лет;
 Вероятность возникновения отказа за 1000 часов непрерывной работы, не более - 0,01;
 Степень защиты, обеспечиваемая оболочкой прибора – IP20 по ГОСТ 14254;
 Класс жесткости по устойчивости к электромагнитным помехам - 2 по ГОСТ 30379;
 Группа исполнения по устойчивости к механическим воздействиям - LX по ГОСТ 12997;
 Содержание драгоценных металлов - не содержит.
