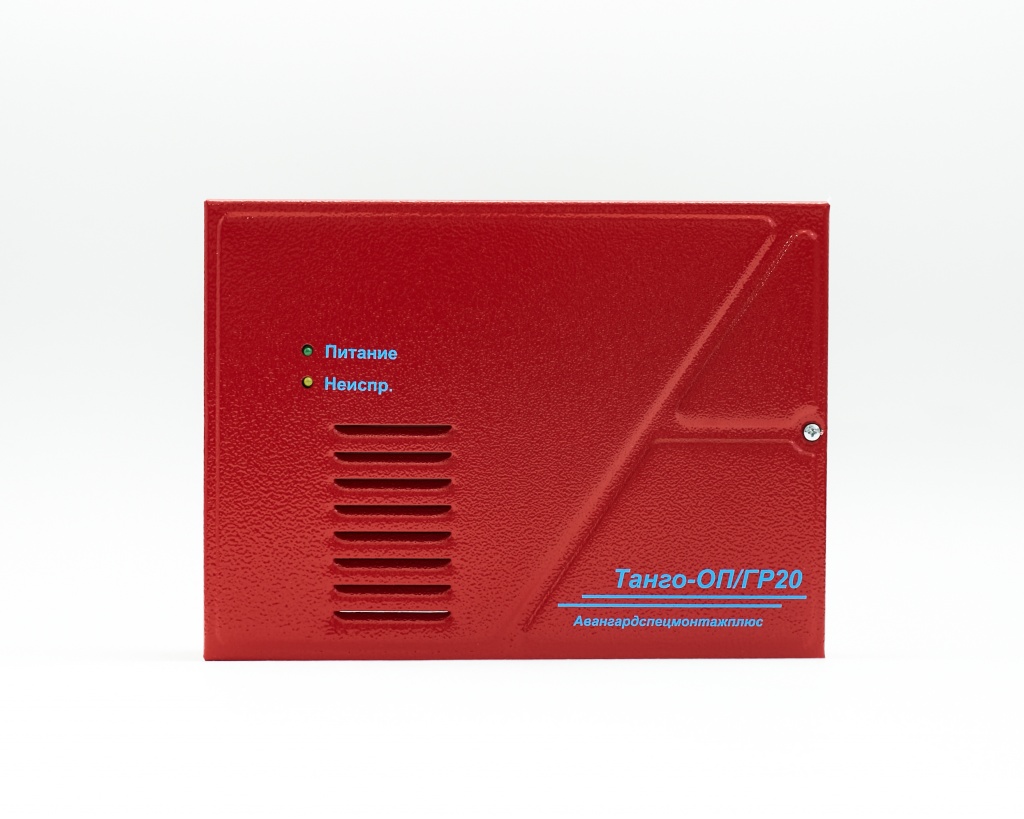

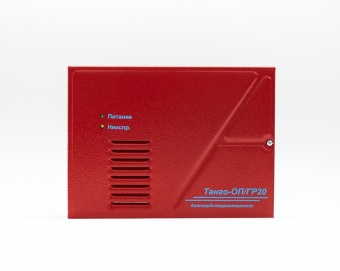

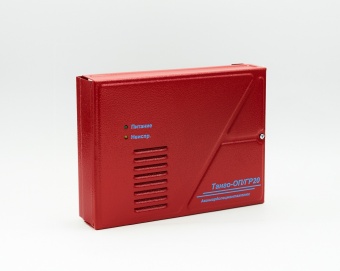

Усилитель мощности «Танго-ОП/ГР20-ПД»

Усилитель мощности «Танго-ОП/ГР20/ПД» (в дальнейшем усилитель) предназначен для усиления аудиосигналов и трансляции на звуковоспроизводящие колонки и рупорные громкоговорители с трансформаторным входом.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

 Номинальное напряжение питания – 24В;
 Допустимый диапазон напряжения питания – (21-28)В;
 Номинальное напряжение входного сигнала – 2,85В;
 Максимальное напряжение входного сигнала – 3,3В;
 Номинальная, долговременная, среднеквадратичная мощность, при номинальных напряжениях питания и входного сигнала, Вт: Танго-ОП/ГР20/ПД – 20;
 Максимальная, кратковременная, среднеквадратичная мощность при максимальных напряжениях питания и входного сигнала, Вт: Танго-ОП/ГР20/ПД – 25;
 Диапазон эффективно воспроизводимых частот: Танго-ОП/ГР20/ПД - 200Гц – 18кГц;
 Неравномерность частотной характеристики – не более 6дБ;
 Коэффициент нелинейных искажений – 1%:
 Номинальное выходное напряжение – 100В;
 Номинальный выходной импеданс – 500Ом;
 Потребляемый ток в режиме покоя – не более 0,15А;
 Потребляемый ток при номинальной нагрузке, А: Танго-ОП/ГР20/ПД – 1.5;
 Потребляемый ток при произвольной нагрузке:

где P – суммарная мощность подключенных оповещателей;
U – напряжение питания.
 Усилитель обеспечивает контроль цепей подключения громкоговорителей;
 Инерционность схемы контроля выхода – 20±5 секунд;
 Габаритные размеры устройства (ШхВхГ): - не более 220х160х55 мм;
 Масса устройства не более 2 кг;
 Средняя наработка прибора на отказ не менее 20000 ч;
 Установленный срок службы прибора не менее 8 лет;
 Диапазон рабочих температур: от +5 до +40 С;
 Степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.
 Защита, обеспечиваемая оболочкой по ГОСТ 14254 – IP41;
 Содержание драгоценных металлов: золото – 0,005088г., серебро – 0,010472г.
