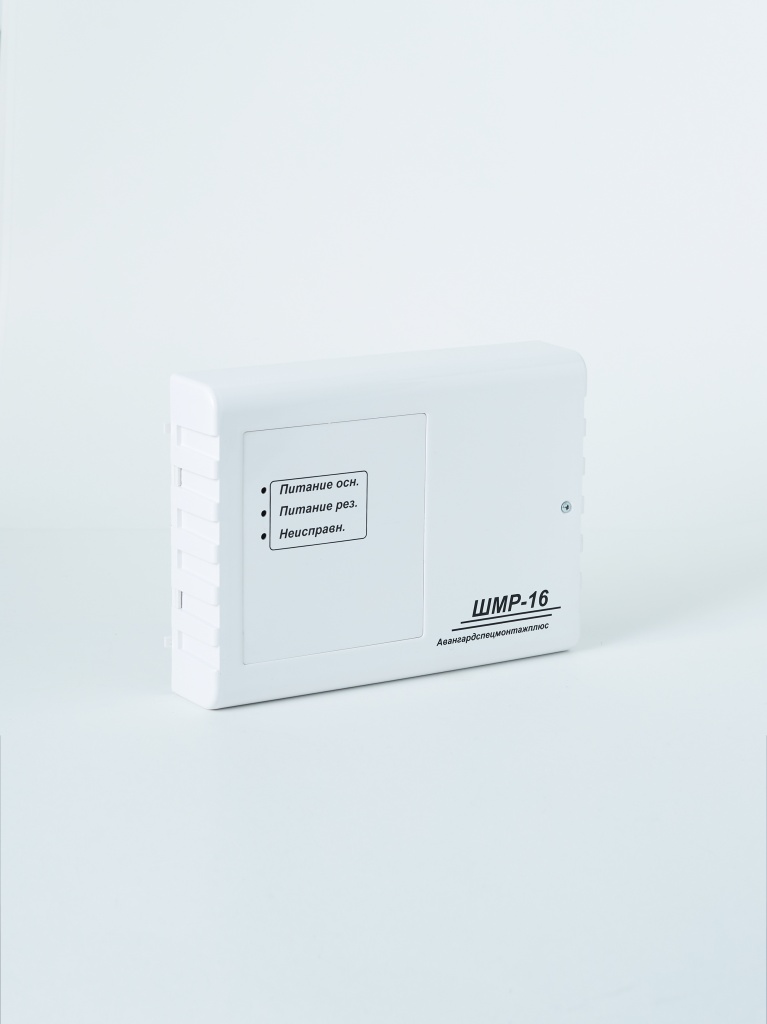

Шлейфовый модуль расширения «ШМР-16»

Шлейфовый модуль расширения ШМР-16 - компонент, увеличивающий ёмкость ППКПУ на 16 шлейфов пожарной сигнализации, 1 технологический шлейф для контроля исправности внешнего источника питания, 4 релейных выхода и 4 выхода с контролем целостности цепи на обрыв или короткое замыкание. Устанавливается отдельно от ППКПУ, собственного встроенного источника питания не имеет.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Диапазон напряжений питания основной или резервной линии питания - 20,4-28 В;
 Ток потребления, без учёта внешних потребителей (извещателей, оповещателей и т.п.),не более, мА (см. таблицу Г1 приложения Г):
- в дежурном режиме -110 мА,
- в режиме «Пожар» - 160 мА.
 Количество шлейфов пожарной сигнализации - 16 шт;
 Напряжение питания шлейфа без подключенных извещателей в состоянии «Норма» - 12 В;
 Максимальный ток в каждом шлейф пожарной сигнализации для питания активных извещателей в дежурном режиме - 5 мА;
 Ток в шлейфе пожарной сигнализации, при превышении которого прибор фиксирует его состояние как «Неисправность» (короткое замыкание) - 35 мА;
 Количество шлейфов для контроля исправности внешнего источника питания (КИП) - 1;
 Напряжение питания шлейфа КИП при отключённом оконечном элементе - 3,3 В;
 Количество настраиваемых выходов управления устройствами оповещения и эвакуации с контролем целостности линии и выходным напряжением 24 В, максимальным током в
линии до 2 А(но не более 4 А суммарного тока по всем четырем выходам) -  4 шт;
 Количество настраиваемых выходов типа коммутируемые «сухие контакты» без контроля линии с коммутируемым током до 1 А при постоянном напряжении до 30 В - 4 шт;
 Выходы питания вспомогательного слаботочного оборудования напряжением 24 В, ток нагрузки каждого - не более 0,5 А - 2 шт;
 Количество независимых входов линий связи интерфейса RS485 - 2 шт;
 Скорость обмена данными по линии связи RS485 - 19200 бит/с;
 Формат информационно - логического обмена по линии связи RS485 -1 стоповый бит, без паритета;
 Максимальная длина каждой линии связи без использования дополнительных компонентов (усилителей, репитеров и т.п.) - 1200 м;
 Габаритные размеры корпуса, не более - 220х165х55 мм;
 Масса, не более - 1 кг;
 Диапазон рабочих температур от 0 до +40 º С;
 Максимальная относительная влажность при температуре до +40оС - 93%;
 Степень защиты, обеспечиваемая оболочкой прибора - IP30 по ГОСТ 14254;
 Класс жесткости по устойчивости к электромагнитным помехам - 2;
 Группа исполнения по устойчивости к механическим воздействиям - LX по ГОСТ 12997;
 Вероятность возникновения отказа за 1000 часов непрерывной работы, не более - 0,01;
 Средняя наработка на отказ, не менее - 40000 часов;
 Среднее время восстановления, не более - 6 часов;
 Срок службы, не менее - 10 лет;
 Содержание драгоценных металлов - не содержит.
