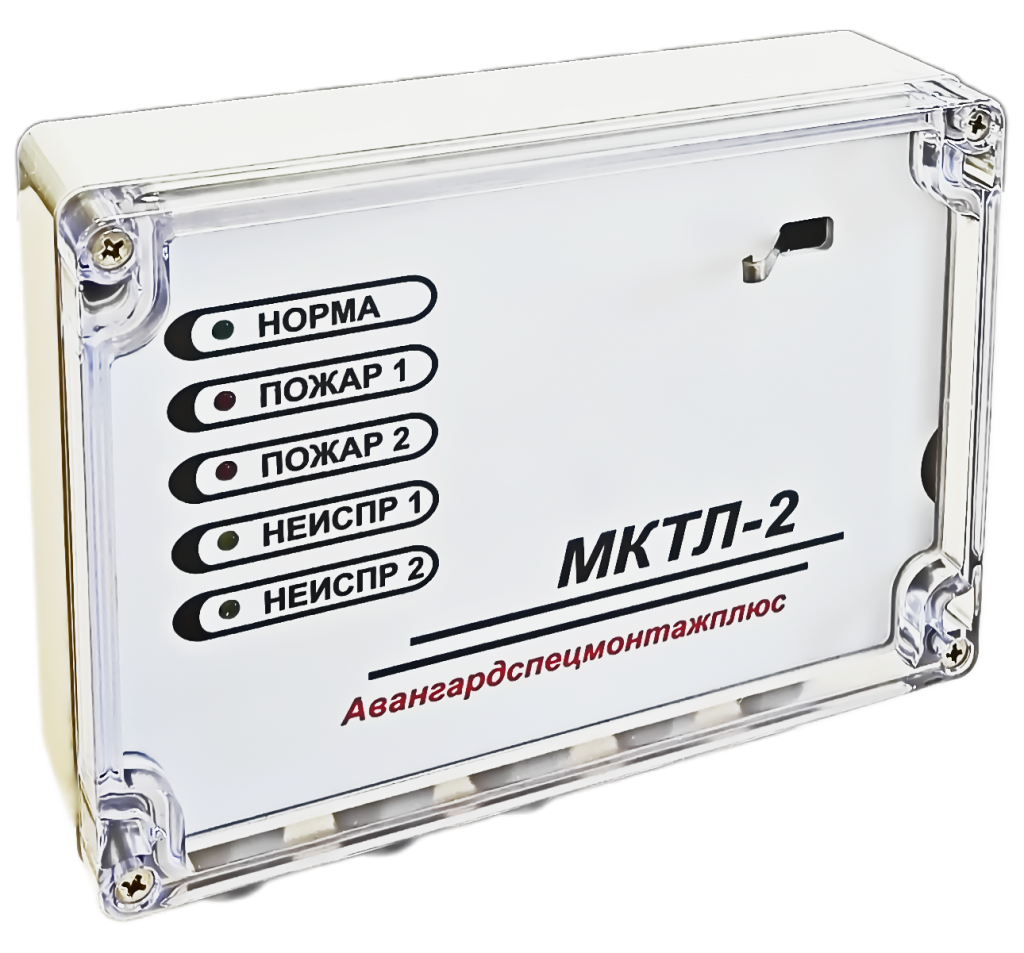

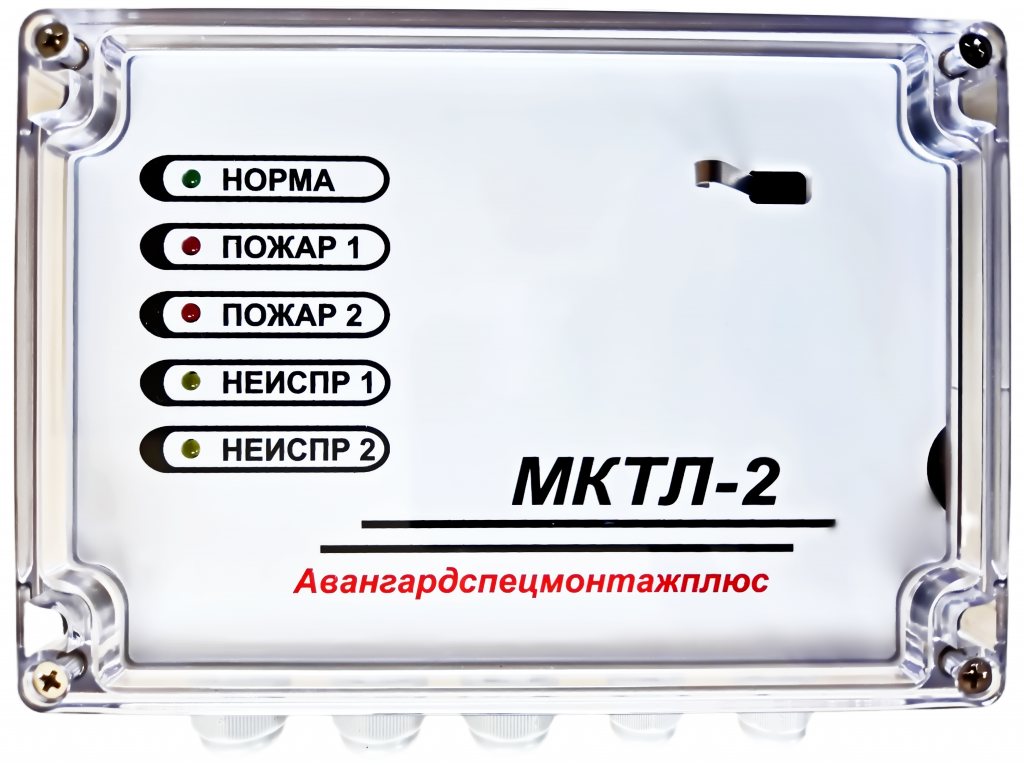

Модуль обработки сигналов линейных температурных извещателей «МКТЛ-2»

Модуль обработки сигналов линейных температурных извещателей (далее по тексту – МКТЛ) выполняет функции блока обработки сигналов в извещателе тепловом линейном и предназначен для контроля состояния линейных температурных извещателей (далее по тексту – ЛТИ). Для передачи информации МКТЛ включается в пороговый шлейф пожарной сигнализации приборов приемно-контрольных пожарных и приборов приемно-контрольных пожарных и управления (далее по тексту – ППКП), обладающих возможностью контроля извещателей с нормально- разомкнутыми контактами. В качестве чувствительных элементов применяются ЛТИ, сигнализирующие о факте пожара замыканием токопроводящих жил. Для совместной работы с МКТЛ следует применять чувствительные элементы, соответствующие ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ГОСТ 34698-2020).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Количество контролируемых ЛТИ – 2;
 Напряжение питания: (9,0 – 28,0) В постоянного тока;
 Потребляемый ток, не более:
- в дежурном режиме – 65 мА,
- в режиме «пожар» – 120 мА;
 Максимально-допустимое сопротивление ЛТИ без учета сопротивления оконечного элемента – 500 Ом;
 Длина ЛТИ, не менее – 1 м;
 Сопротивление провода монтажного от МКТЛ до монтажной коробки, не более – 100 Ом;
 Сопротивление цепи ЛТИ, соответствующее состоянию «Пожар», с учётом монтажных соединений и добавочного резистора – в диапазоне (590-1500) Ом;
 Подключение ЛТИ к МКТЛ – через монтажную коробку с добавочным резистором;
 Оконечный элемент ЛТИ – резистор 1,2 кОм ± 5%, 0,125Вт;
 Добавочный резистор – 620 Ом±5%, 0,125Вт;
 Для передачи состояния «пожар» МКТЛ имеет два реле с нормально-разомкнутыми контактами (замыкаются при срабатывании ЛТИ);
 Для передачи состояния «неисправность» МКТЛ имеет два реле с нормально- разомкнутыми контактами (размыкаются при неисправности);
 Параметры реле – коммутируемый постоянный ток не более 1 А при напряжении 30 В;
 МКТЛ формирует сигнал «Неисправность» при следующих условиях:
- неисправность МКТЛ;
- вскрытие крышки корпуса;
- отсутствие напряжения питания, питание более 28,0 В или менее 9,0 В;
- при сопротивлении цепи подключения ЛТИ менее 200 Ом (замыкание подводящих цепей монтажных соединений);
- при сопротивлении цепи подключения ЛТИ более 3,0 кОм (обрыв ЛТИ, монтажных соединений);
 МКТЛ имеет антисаботажный контакт (тампер-контакт), формирующий сигнал «Неисправность» на ППКП при вскрытии крышки корпуса;
 МКТЛ сохраняют работоспособность в диапазоне температур от минус 30°С до плюс 55°С, при воздействии повышенной влажности 93 % при 40°С;
 Степень защиты, обеспечиваемая оболочкой корпуса МКТЛ, IР54 по ГОСТ 14254;
 Среднее время наработки на отказ, не менее – 60000 ч;
 Срок службы, не менее – 10 лет;
 Габаритные размеры МКТЛ (ДхШхВ), не более – 180х160х70 мм;
 Масса МКТЛ, не более – 0,8 кг;
 Содержание драгметаллов – не содержит;
 Остальные технические требования соответствуют характеристикам применяемого ЛТИ.
